Comment j'ai Francisé ma British Governor en Ambassadeur de France !!!
(1 clic sur une photo pour l'agrandir)
Les pédales d'effet à faire par soi-même, Le principe est simple on cherche sur internet par exemple la boutique Techniguitare
J'ai regroupé ici tout les article sur les pédales à assembler sois-même.
J'ai regroupé ici tout les article sur les pédales à assembler sois-même.
on choisi soit dans les pédales déjà assemblées, mais là... rien de nouveau !
ou dans les kits et là cela devient intéressant car...
on a le choix de plusieurs modèles :
Fuzz, Distorsion, Overdrive, Booster, Compresseur, Delay, etc.
et il faut les assembler, les monter sois-même par soudures, voici donc le montage de pédale d'effet pour les nuls, et les novices !
Les embêtés de la pince à dénuder, les empêtrés du fer à souder !
En un mot...
MOI !
on peut également les modifier (améliorer ?) si, bien entendu, on s'y connais ! ou encore faire la déco sois-même ce que je me propose de te montrer ici
Les embêtés de la pince à dénuder, les empêtrés du fer à souder !
En un mot...
MOI !
on peut également les modifier (améliorer ?) si, bien entendu, on s'y connais ! ou encore faire la déco sois-même ce que je me propose de te montrer ici
pour ma modeste part j'ai choisi ce kit
Quand j'écris "J'ai choisi" en fait c'est surtout tonton techniguitare qui m'a conseiller et il a parfaitement compris ce que je cherchais et ce qui me conviendrait !
Merci, mille mercis !!!
Quand j'écris "J'ai choisi" en fait c'est surtout tonton techniguitare qui m'a conseiller et il a parfaitement compris ce que je cherchais et ce qui me conviendrait !
Merci, mille mercis !!!
t'a ton fer à souder ? alors suis moi on va monter la...
British Governor
 |
| Exemple de présentation |
 |
| Vendue en kit avec toutes les pièces et le plan de montage |
ne le paume pas ! ce plan est crucial pour ce montage ainsi que la liste des pièces !!!
il ne vous faudra plus que :
1 fer à souder 20 à 40W (40W comme le mien étant le maxi !) avec de la soudure bien entendu !
une petite pince coupante, une petite pince à becs plats, une petite pince à dénuder ou autre système à dénuder les fils, des petites brucelles pour manipuler les petites pièces, une petite pince type maxicraft (mais avec un ressort pas trop puissant pour ne pas exploser les pièces !!!)
ou du ruban adhésif pour maintenir certaines pièces en place pendant le soudage il faut également quelques heures pour l'assemblage et...
une pile de 9v une gratte un ampli et... un gratteux !
 |
| Ma deco. personnalisée de la British Governor qui devient AMBASSADEUR de FRANCE. |
 |
| Si t'as qu'ça pour souder... laisse tomber ! C'est même pas la peine de commencer. |
 |
| Voila un fer à souder correct 40W en bas le fer du haut est pour... dessouder ! |
40W c'est déjà presque trop, surtout pour le transistor qu'il ne faut pas surchauffer
juste au dessus une pompe à dessouder 30W (si tu t'plante tu dessoude et tu refais ! mais... attention pas 50 fois non plus)
 |
| un peu de fil à souder (du fin) pour électronique |
 |
| Pinces coupantes, pinces à becs plats |
 |
| un testeur pas absolument nécessaire mais bien pratique ! |
 |
| un plateau pour les petites pièces là j'te dis pas à quoi çà sert t'as compris !!! |
 |

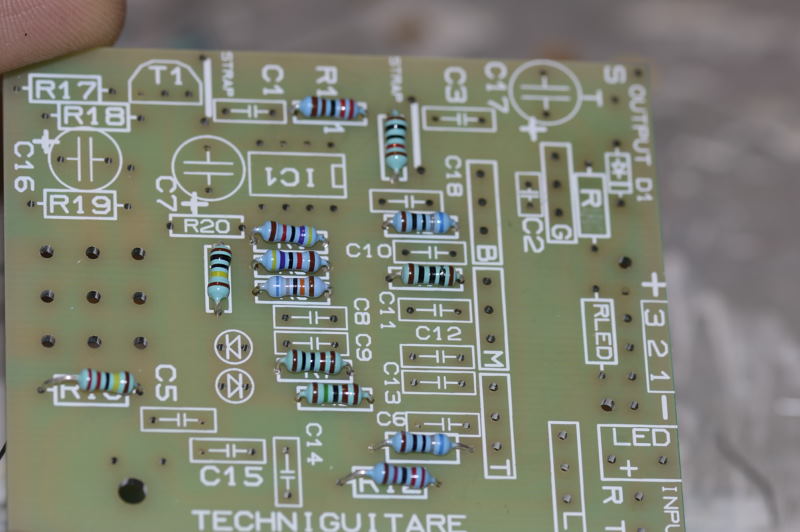

| début du montage les résistances toutes les pièces se posent coté sérigraphies sauf indication contraire !!! |
sur le circuit il y des petit rectangles dessinés en blanc avec un p'tit trou à chaque extrémités et marqué dedans ou juste à coté par ex. R1 ce qui veut dire mettre ici la résistance 1 si c'est marqué C2 mettre ici le condensateur 2, si c'est marqué T5 mettre ici le transistor 5
les résistances n'étant pas polarisées il n'y a pas de plus et moins on peut les placer dans un sens ou l'autre ! il suffit de passer les queues de résistances (petites tiges métalliques à chaque extrémités et bien sûr après les avoir pliées !) dans les trous de part et d'autre du petit dessin la matérialisant et portant son numéro
(clic sur la photo ci-dessus pour agrandir !)
tous les éléments (sauf mention spéciale !) sont à placer coté sérigraphie (coté dessins !)
attention point de détail une résistance étant non polarisée à des bagues de couleurs pouvant se lire dans un sens... Ou dans l'autre !
Ainsi sur votre liste la R1 a des bagues rouge, rouge, noir, marron, marron, si vous ne trouvez pas la bonne c'est peut être parce que vous la lisez à l'envers... retournez la !
s'il vous reste la R2 qui est marron, rouge, noir, violet, jaune, alors que sur le plan il ne vous manque que la jaune, violet, noir, rouge, marron idem ci-dessus !
je sais çà a l'air bête mais quand on n'est pas du métier...
OUI MAIS...
...Comment sait-on laquelle est la R1 ou la R2 etc. Simplement avec la liste (la fameuse liste qu'il ne faut pas perdre, tu vois pourquoi !!!) qui nous indique que la pièce ayant l'apparence d'une résistance (voir la photo ci-dessus) le "grain de riz" bleu pâle avec deux petites tiges métalliques et portant des bagues de couleurs ex :
rouge, rouge, noir, marron, marron, la liste nous indique qu'il s'agit de la R1
une autre a des bagues marron, rouge, noir, violet, jaune, c'est la R2
Etc.
si un condensateur (condo en abrégé !) porte un n° ex : 224J63 la liste nous stipule que c'est le condensateur C9
Ces pièces sont donc à implanter du coté sérigraphies et à l’emplacement indiqué !!!
Ben ouais mais moi j'ai deux condos 224J63 ! qu'est ce que je fais ???
Simple regarde le circuit imprimé (en abrégé CI) il y a sans doute plusieurs emplacements marqués par exemple C8, C9, C10, etc.
Voir la photo ci-après (implantation des condensateurs) où l'on voit deux condos 224J63 en C9 et C11 et sur l'indispensable liste le condo marqué 224J63 porte les noms de C9, C11, ce qui signifie à implanter sur le circuit imprimé en C9 et... C11 logique !
Rappel si tu perds ta liste il est possible de la repêcher sur le site... TECHNIGUITARE !!!
les résistances n'étant pas polarisées il n'y a pas de plus et moins on peut les placer dans un sens ou l'autre ! il suffit de passer les queues de résistances (petites tiges métalliques à chaque extrémités et bien sûr après les avoir pliées !) dans les trous de part et d'autre du petit dessin la matérialisant et portant son numéro
(clic sur la photo ci-dessus pour agrandir !)
tous les éléments (sauf mention spéciale !) sont à placer coté sérigraphie (coté dessins !)
attention point de détail une résistance étant non polarisée à des bagues de couleurs pouvant se lire dans un sens... Ou dans l'autre !
Ainsi sur votre liste la R1 a des bagues rouge, rouge, noir, marron, marron, si vous ne trouvez pas la bonne c'est peut être parce que vous la lisez à l'envers... retournez la !
s'il vous reste la R2 qui est marron, rouge, noir, violet, jaune, alors que sur le plan il ne vous manque que la jaune, violet, noir, rouge, marron idem ci-dessus !
je sais çà a l'air bête mais quand on n'est pas du métier...
OUI MAIS...
...Comment sait-on laquelle est la R1 ou la R2 etc. Simplement avec la liste (la fameuse liste qu'il ne faut pas perdre, tu vois pourquoi !!!) qui nous indique que la pièce ayant l'apparence d'une résistance (voir la photo ci-dessus) le "grain de riz" bleu pâle avec deux petites tiges métalliques et portant des bagues de couleurs ex :
rouge, rouge, noir, marron, marron, la liste nous indique qu'il s'agit de la R1
une autre a des bagues marron, rouge, noir, violet, jaune, c'est la R2
Etc.
si un condensateur (condo en abrégé !) porte un n° ex : 224J63 la liste nous stipule que c'est le condensateur C9
Ces pièces sont donc à implanter du coté sérigraphies et à l’emplacement indiqué !!!
Ben ouais mais moi j'ai deux condos 224J63 ! qu'est ce que je fais ???
Simple regarde le circuit imprimé (en abrégé CI) il y a sans doute plusieurs emplacements marqués par exemple C8, C9, C10, etc.
Voir la photo ci-après (implantation des condensateurs) où l'on voit deux condos 224J63 en C9 et C11 et sur l'indispensable liste le condo marqué 224J63 porte les noms de C9, C11, ce qui signifie à implanter sur le circuit imprimé en C9 et... C11 logique !
Rappel si tu perds ta liste il est possible de la repêcher sur le site... TECHNIGUITARE !!!
 |
| Les condos. 224J63 cités plus haut sont implantés sur le circuit imprimé |
 |
| coté pistes |
de l'autre coté vous devrez avoir ceci les queues de résistances passées à travers le circuit imprimé sortent...
coté piste là où l'on va faire les soudures avec un fer à... souder !
environ 30W (40watts maxi !) le fait de plier les queues ainsi permet de maintenir les pièces durant le soudage sans que cela ne retombe ! ne regardez pas mes soudures de trop près ce n'est pas un modèle du genre !!! dès que c'est collé on coupe au raz de la soudure et on coche sur la liste les pièces posées
Point de détail il parait qu'il ne faut pas souffler sur les soudures mais laisser refroidir l’étain naturellement !
Point de détail il parait qu'il ne faut pas souffler sur les soudures mais laisser refroidir l’étain naturellement !
 |
| 1 diode polarisée (c a d) avec un + représenté par le papier rouge et 1 - qui lui a un papier non coloré |
très intelligemment Monsieur Techniguitare nous aide en repérant le + (plus, ou positif) de la diode il est également repérer par un anneau, une bague grise sur le corps noir de la pièce (clic sur la photo ci-dessus pour agrandir)
 |
| coté sérigraphie la diode est à sa place en haut à droite |
sur le coté sérigraphié de la "plaquette" ou "carte" le dessin de la diode est encore un minuscule rectangle (comme pour les résistances qui sont repérées R 1, R2, R3...) la diode donc, est repérée D1 sur le circuit imprimé avec un petit trait à l'une des extrémités ce repère sert à implanter correctement la diode dont la bague grise de la pièce doit venir couvrir (exactement par dessus) ce repère !!! à comparer avec la photo "début du montage les résistances..." ci-dessus
 |
| les fils de pile passent ainsi sous le circuit ceci afin d'éviter l'arrachement lors du changement de pile |
 |
| voici comment doivent être les fils de la pile |
les deux fils du connecteur de pile (un fil rouge le + / un noir le -) ils doivent passer 2 fois au travers du circuit ici est montré la dernière boucle du coté soudures vers le coté sérigraphies et après une boucle retourner vers le coté soudures pour être... soudés ceci afin d'éviter l'arrachement on peut également mettre un petit serre câbles bien serré emprisonnant les deux fils juste avant le passage dans le circuit ce qui va les bloquer et empêcher de les arracher si on tire trop quand on change la pile ! ou encore faire un nœud.
|
| implantation des condensateurs |
on voit ici les condensateurs et tout à gauche les deux LED rouges qui servent à l'effet (si j'ai bien capté !)
car comme tu le sais déjà je ne suis pas mais alors pas du tout un technicien ni un électronicien !!!
car comme tu le sais déjà je ne suis pas mais alors pas du tout un technicien ni un électronicien !!!
 |

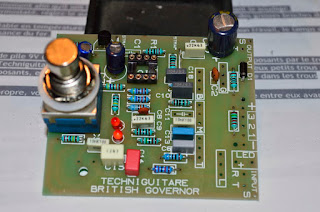

| gros plan sur les deux LED rouges |
ci-dessus on voit la carte (ou circuit) coté sérigraphies avec le gros bouton on/off d'effet dit "Footswitch" à enclencher au pied (d'où le nom ! de footswitch littéralement "déclencheur au pied")
 |
| la coque est préparée pour la peinture |
j'ai décidé de personnaliser ma pédale d'effet qui de British Governor va devenir, si tout va bien...
"Ambassadeur de France"
Je place la prise entrée alimentation ainsi à l'envers sur le boitier ce qui la maintient pendant la soudure, je démonte et je place au bon endroit après peinture du boitier.
 |
| la prise alimentation |
j'utilise le plan d'assemblage pour repérer et marquer les bornes + et -
 |
| j'ai moi même repéré les polarités |
le repère + est... le plus et le repère - c'est... le moins, logique !
 |
| aucun repère non plus sur les potentiomètres ni de ce coté |
 |
| rien non plus sur le corps du potard |
il faut encore ici se référer au plan qui nous indique les n° des bornes du potard soit n° 1, 2, 3 et donc les bornes sur lesquelles il faut les souder sur le circuit sauf que... sur le circuit imprimé il n'y a pas de chiffres (1, 2, 3) mais en bon occidental on compte de la gauche vers la droite et de haut en bas !
comment ça marche ?
simple : on coupe un petit bout on engage sur la partie à isoler et on chauffe ce qui provoque une rétraction de la gaine comme ci-dessous
Faire bien attention de ne pas fondre les câbles ou la pièce et surtout ne pas foutre le feu à la baraque !!!
2eme test parce que au premier essais rien ne marchait ni ne s'allumait !
après un moment de frayeur je change la pile et hop !
miracle elle fonctionne ! la pile était naze, déchargée !!!
la lampe d'un beau bleu et qui nous change des diodes rouges de BOSS et autres
voici la première couche passée à l'aérographe avec de la peinture blanc matt HUMBROL H34 vous savez la peinture à maquettes ! à l'aéro il vaut mieux passer 3 couches fines plutôt qu'une seule trop épaisse !
Ici par exemple la première couche est si fine que le gris du métal transparaît encore à travers !!!
pas très explicite non plus pour le novice en montage, alors voici quelques éclaircissements :
le bulbe ou lampe est avec un cache transparent et une bague en plastique blanc tirer (gentiment !) la bague vers les fils (de l'autre coté çà ne passe pas ! et la poser dans le plateau avec les autres petites pièces pour ne pas les égarer, tirer sur les fils en tenant le cache pour le libérer comme montré ci-dessus
passer le cache dans le trou du centre en haut (les 3 trous du haut celui du milieu si tu préfère !)
et pousser à fond dans le logement jusqu'en butée, mais sans le brutaliser !
le cache doit être poussé au fond de son logement mais pas comme une brute ! pour ne pas le casser
retourner la coque et insérer la bague sur le cache pousser gentiment (toujours !) pour verrouiller le cache en maintenant le cache par l'autre coté... that's all !
attention de bien respecter les potards Grave, Mid Aigu ne pas inverser ne pas oublier non plus la rondelle métallique avant l'écrou je ne sais jamais si elle vient à l'intérieur ou à l'extérieur (???)
tout en maintenant avec un doigt le potard par l'intérieur serrer l'écrou avec une clé plate de 10 serrer mais sans forcer !
ne pas oublier l'entrée alim. les deux Jack's entrée sortie ni la lampe à replacer dans son cache enfin le FootSwitch en dernier vérifier que tout est correctement serrer mais sans défoncer la boite ou les pièces
on peur également placer un petit isolant (carton ou plaquette fine) afin d’empêcher les soudures de toucher le fond de la boite et éviter ainsi un "court-jus" !
voila ma pédale presque achevée la peinture n'est pas finie parce que toujours quand t'en a besoin c'est là que sa pète ! et donc... comme de juste, le compresseur de l'aérographe vient de me lâcher
il manque aussi les sérigraphies pour l'instant posées à la main !
j'avais la clé plate de 10 pour les potards mais pas là clé pour le footswitch dont l'écrou est légèrement plus gros alors j'ai une l'idée géniale de prendre des pinces plates et j'ai réussi à... "défoncer" la peinture
à refaire avant les marquages
par contre je viens de l'essayer et je peux te dire que...
elle décoiffe ! et pas un bruit de fond à peine un léger ronronnement
d’ailleurs si ça t'intéresse j'ai des pédales BOSS et MXR à revendre ! (çà y est c'est fait !!!)
 |

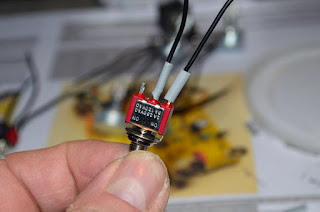

| Sur les JACKs les bornes à repérer sois même |
ici
le - est le "SHELL" S sur le schéma et le plus + est Rla 3e borne dont on ne voit pas le repère est à souder sur le repère T |
 |

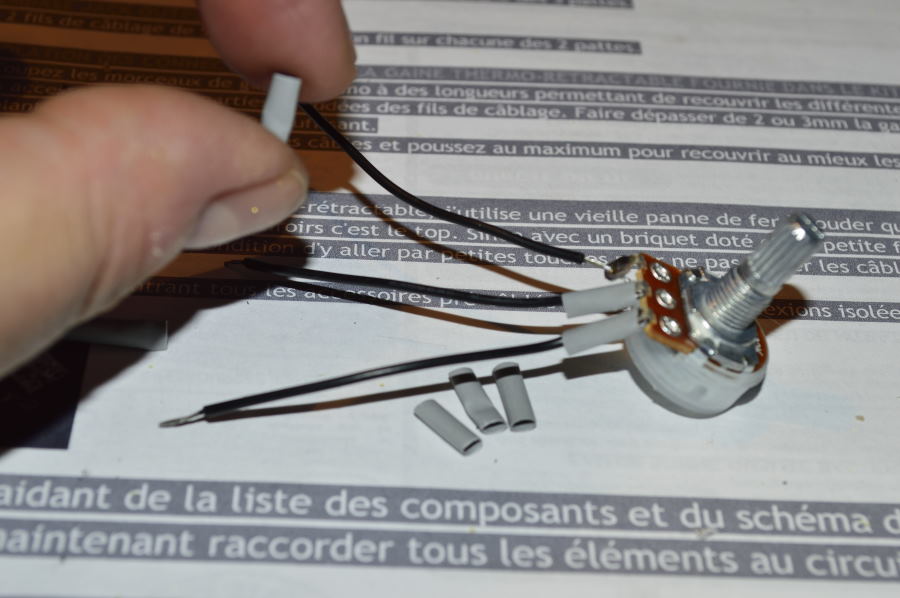

| le sachet de gaine thermorétractable |
 |
| voici la gaine thermo |
comment ça marche ?
simple : on coupe un petit bout on engage sur la partie à isoler et on chauffe ce qui provoque une rétraction de la gaine comme ci-dessous
 |

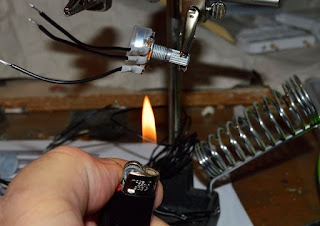

| au briquet faut faire gaffe ! pas petite touches ! |
 |
| deuxième test de la pédale avec une pile ça marche !!! génial |
après un moment de frayeur je change la pile et hop !
miracle elle fonctionne ! la pile était naze, déchargée !!!
 |
| vue d'artiste plus sombre pour voir la (magnifique) lampe bleue allumée J'adore houais je sais j'l'ai déjà dit mais j'l'adore !!! |
 |
| première couche de "barbouille" |
voici la première couche passée à l'aérographe avec de la peinture blanc matt HUMBROL H34 vous savez la peinture à maquettes ! à l'aéro il vaut mieux passer 3 couches fines plutôt qu'une seule trop épaisse !
Ici par exemple la première couche est si fine que le gris du métal transparaît encore à travers !!!
 |
| La lampe et son cache |
pas très explicite non plus pour le novice en montage, alors voici quelques éclaircissements :
le bulbe ou lampe est avec un cache transparent et une bague en plastique blanc tirer (gentiment !) la bague vers les fils (de l'autre coté çà ne passe pas ! et la poser dans le plateau avec les autres petites pièces pour ne pas les égarer, tirer sur les fils en tenant le cache pour le libérer comme montré ci-dessus
 |
| le cache s’emboîte par l'extérieur de la coque |
passer le cache dans le trou du centre en haut (les 3 trous du haut celui du milieu si tu préfère !)
et pousser à fond dans le logement jusqu'en butée, mais sans le brutaliser !
 |

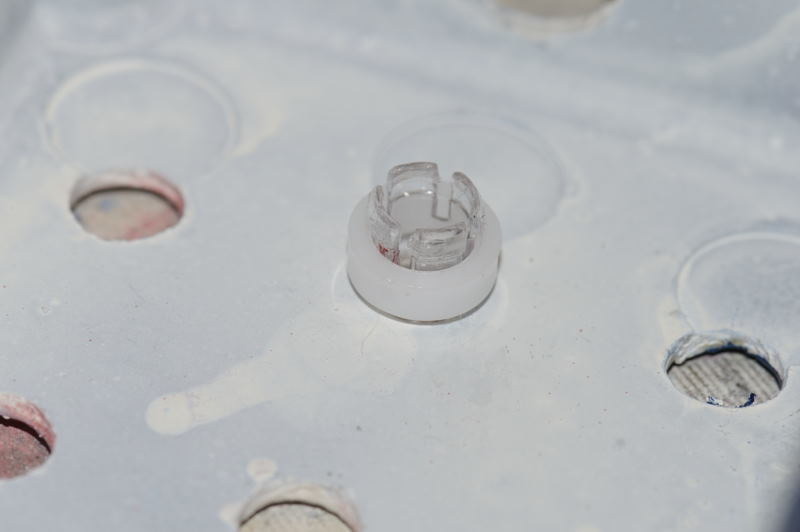

| le rebord doit affleurer la coque |
le cache doit être poussé au fond de son logement mais pas comme une brute ! pour ne pas le casser
 |
| la bague |
retourner la coque et insérer la bague sur le cache pousser gentiment (toujours !) pour verrouiller le cache en maintenant le cache par l'autre coté... that's all !
 |
| placer les potentiomètres par l'intérieur |
attention de bien respecter les potards Grave, Mid Aigu ne pas inverser ne pas oublier non plus la rondelle métallique avant l'écrou je ne sais jamais si elle vient à l'intérieur ou à l'extérieur (???)
 |
| placer l'écrou |
ne pas oublier l'entrée alim. les deux Jack's entrée sortie ni la lampe à replacer dans son cache enfin le FootSwitch en dernier vérifier que tout est correctement serrer mais sans défoncer la boite ou les pièces
on peur également placer un petit isolant (carton ou plaquette fine) afin d’empêcher les soudures de toucher le fond de la boite et éviter ainsi un "court-jus" !
 |
| la pédale presque finie |
voila ma pédale presque achevée la peinture n'est pas finie parce que toujours quand t'en a besoin c'est là que sa pète ! et donc... comme de juste, le compresseur de l'aérographe vient de me lâcher
il manque aussi les sérigraphies pour l'instant posées à la main !
j'avais la clé plate de 10 pour les potards mais pas là clé pour le footswitch dont l'écrou est légèrement plus gros alors j'ai une l'idée géniale de prendre des pinces plates et j'ai réussi à... "défoncer" la peinture
à refaire avant les marquages
par contre je viens de l'essayer et je peux te dire que...
elle décoiffe ! et pas un bruit de fond à peine un léger ronronnement
d’ailleurs si ça t'intéresse j'ai des pédales BOSS et MXR à revendre ! (çà y est c'est fait !!!)
.
Forme définitive en :
AMBASSADEUR de FRANCE
Ci-après les deux pédales TECHNIGUITARE cote à cote
en bleu, blanc, rouge la pédale "Ambassadeur de France"
en Jaune et noir la Custom Disto +
après trois jours d'essais (quand j'ai l'temps !) le VOX (à lampes) réagi super bien avec la Strat et les réglages ci-dessus
sur le micro manche le son est hyper grave (presque une basse !)
Les "TEXAS SPECIAL" n'étant pas géniaux je viens de les remplacer par des... Dimarzio !
et là j'peux t'jurer qu'çà change le son !!!
avec le micro chevalet la sonorité devient plus "chantante" on peut alors faire pleurer la Strat !
mais il manque encore un peu de sustain, note que, à mon humble avis, c'est surtout à cause des cordes D'Addario car avec des Ernie Ball Nickel Wound 9-42 ou de Slinky Cobalt en 9-42 par expérience je dirais que... ça doit dégager !
dans tous les cas je joue rarement sur le micro milieu je ne peut donc pas vraiment comparer, les notes se détachent mieux qu'avec la MXR distortion + avec des réglages de tons moins précis que mon "Ambassadeur de France" !
ou la BOSS SD-1 qui ouvre un bruit de fond continue et gênant ! avec la Techniguitare pas de ça !!! tout juste un (très) léger ronron ! inversement très sujet aux larsens plus qu'avec les autres pédales ce qui est un plus dans certains cas
merci tonton Techniguitare !
leur pédales sont parfois un peu plus cher que les "toutes faites" bas de gamme (genre BOSS, MXR, DIGITECH, etc.) et encore c'est pas sûr vu le prix de la Blues driver de BOSS de la Disto + MXR avec TECHNIGUITARE on est en dessous
Et il faut les fabriquer sois-même mais quel son, bon dieu !!!
Pourquoi changer la déco. de la pédale British Governor ?
Ah ! Nostalgie quand tu nous tiens !!!
Les moins de vingt ans ne peuvent pas connaitre le :
ROCK OPERA...
La Révolution Française avec un groupe purement Français de l'époque, j'ai nommé
Martin Circus
le groupe de cette époque c'est :
guitare Alain Pewzner
basse Bob Brault
clavier Sylvain Pauchard
batterie René Guerin
et guitare, chant le regretté Gerard Blanc +2009
à priori et vu les vidéos d'époque le saxophoniste Gérard Pisani avait déjà quitté le groupe
à l'époque de la Révolution Française (1973) d'autres artistes...
Antoine, A. Bashung, J F. Michaël, C. Azzam, les Charlots, Noëlle Cordier, J P. Savelli, J. Schultheis, D. Balavoine
c'était le première fois que j'entendais du ROCK... un disque que mon grand frère avait ramené à la maison !
clic ici
J'ai aussi retrouvé un vrai trésor !!!
et celui ci
et encore ça
Petite demo. de la pédale TECHNIGUITARE
Libre interprétation d'un morceau de STATUS QUO... Spinning Wheel Blues
Nouvelle pédale boutique
j'ai acheté l'an dernier (quasiment jour pour jour !) une pédale guitare British Governor.
Aujourd'hui j'ai choisi la Custom Disto + (copie "améliorée" de la MXR Distorsion +)
Commande passé sur le site de TECHNIGUITARE et reçu en un temps record !
Montée en un après-midi et finition ce matin 20 janvier 2017 avec peinture de la boite en simultané le montage est un peu plus complexe que la British Governor' parce que les composant ne sont pas repérés sur le circuit imprimé et le plan de montage est également moins clair que celui de la B G, mais cela reste assez simple pour qui a déjà quelques montages à son arc ! par contre un novice aura peut être intérêt à commander sa pédale montée ? ou se faire aider, à voir selon ses propres capacités, son matériel.
Le matériel nécéssaire au montage d'une pédale boutique.
Fer à souder.
De l'étain à souder fin pour électronique.
Un plateau pour garder les petites pièces et ne pas les perdre, il peut être en plastique, en alu, céramique...
Des pinces plates, pinces coupantes, à becs plats longs, etc.
Un testeur.
Il suffit de bien suivre les instructions de montage de se repérer avec les photos des successions de montages bien reconnaître les pièces ne pas confondre les résistances et les condensateurs, les polarités aussi, etc.
Bon après si vraiment ça plante il est toujours possible de la renvoyer chez T G. pour vérifier, reprendre, corriger et finir la pédale afin de ne pas perdre trop de pognons !!! il vous en coûtera une somme modique et peut être même inférieur à une pédale identique mais montée par le vendeur (même avec frais de port !) à vous de voir !!!
EX concret :
1 Custom Disto + avec toutes options plus frais de livraison = 63,90€
1 Custom Disto + montée par T G plus frais de livraison = 122,85€
1 Custom Disto + montée par vos soins plus la "réparation" par T G et frais de port = 108,70€
Si tu veus te lancer voici à quoi ressemble une pédale boutique à monter sois même !
DIY - Do It Yourself
(littéralement : "fais le toi même" !)
dans la boite qui servira de boitier de protection à notre montage il y a des sachets plastique avec différents éléments ci-dessous les morceaux de gaine thermorétractable en clair tu chauffe la gaine se serre et isole la soudure de l'humidité ! on verra ça précisément plus loin.
Pour faire une pédale guitare il faut d'autres éléments une prise pour alimentation, un JACK entrée instrument, un autre pour la sortie (vers l'ampli !) du fil de cuivre des patins à coller sous la pédale.
La peinture me tentait depuis le début mais ça fait un peu ton sur ton !!!
jaune sur jaune je me demande...
Alors j'ai repeints la Custom DIsto + en couleur OR, pour voir.
Finalement le jaune et l'or font trop ton sur ton, alors... Je change !
La boite en noir brillant me convient déjà beaucoup plus que le jaune ou l'or !
Les masques sont encore en place dès que la peinture sera un peu sèche j’enlève pour juger de l'effet.
Ci-dessous sans le masquage qui sert à protéger l'autocollant.
Je reconnais que cela n'est pas aussi net que si j'avais fait la peinture avant de poser l'autocollant mais j'estime que cela reste acceptable et très correcte pour ce que les manipulations et autres coups, rayures etc. vont apporter d'usure à la pédale !
 |
| Peinture refaite à la brosse donc ! |
 |
| peinture et marquages refaits ne manque que le nom "AMBASSADEUR de FRANCE" |
AMBASSADEUR de FRANCE
 |
| Deco. définitive AMBASSADEUR de FRANCE |
en bleu, blanc, rouge la pédale "Ambassadeur de France"
en Jaune et noir la Custom Disto +
après trois jours d'essais (quand j'ai l'temps !) le VOX (à lampes) réagi super bien avec la Strat et les réglages ci-dessus
sur le micro manche le son est hyper grave (presque une basse !)
Les "TEXAS SPECIAL" n'étant pas géniaux je viens de les remplacer par des... Dimarzio !
et là j'peux t'jurer qu'çà change le son !!!
avec le micro chevalet la sonorité devient plus "chantante" on peut alors faire pleurer la Strat !
mais il manque encore un peu de sustain, note que, à mon humble avis, c'est surtout à cause des cordes D'Addario car avec des Ernie Ball Nickel Wound 9-42 ou de Slinky Cobalt en 9-42 par expérience je dirais que... ça doit dégager !
dans tous les cas je joue rarement sur le micro milieu je ne peut donc pas vraiment comparer, les notes se détachent mieux qu'avec la MXR distortion + avec des réglages de tons moins précis que mon "Ambassadeur de France" !
ou la BOSS SD-1 qui ouvre un bruit de fond continue et gênant ! avec la Techniguitare pas de ça !!! tout juste un (très) léger ronron ! inversement très sujet aux larsens plus qu'avec les autres pédales ce qui est un plus dans certains cas
merci tonton Techniguitare !
leur pédales sont parfois un peu plus cher que les "toutes faites" bas de gamme (genre BOSS, MXR, DIGITECH, etc.) et encore c'est pas sûr vu le prix de la Blues driver de BOSS de la Disto + MXR avec TECHNIGUITARE on est en dessous
Et il faut les fabriquer sois-même mais quel son, bon dieu !!!
Pourquoi changer la déco. de la pédale British Governor ?
Ah ! Nostalgie quand tu nous tiens !!!
Les moins de vingt ans ne peuvent pas connaitre le :
ROCK OPERA...
La Révolution Française avec un groupe purement Français de l'époque, j'ai nommé
Martin Circus
le groupe de cette époque c'est :
guitare Alain Pewzner
basse Bob Brault
clavier Sylvain Pauchard
batterie René Guerin
et guitare, chant le regretté Gerard Blanc +2009
à priori et vu les vidéos d'époque le saxophoniste Gérard Pisani avait déjà quitté le groupe
à l'époque de la Révolution Française (1973) d'autres artistes...
Antoine, A. Bashung, J F. Michaël, C. Azzam, les Charlots, Noëlle Cordier, J P. Savelli, J. Schultheis, D. Balavoine
c'était le première fois que j'entendais du ROCK... un disque que mon grand frère avait ramené à la maison !
clic ici
J'ai aussi retrouvé un vrai trésor !!!
et celui ci
et encore ça
Petite demo. de la pédale TECHNIGUITARE
Libre interprétation d'un morceau de STATUS QUO... Spinning Wheel Blues
Nouvelle pédale boutique
TECHNIGUITARE la Custom Disto +
Phase n°1 le choix, la commande.
Déjà client chez ce fournisseur de matériels musique vendant principalement des pédales instruments et des pièces détachées (connectique JACK, circuit imprimé pour alim. switch, foot switch...)j'ai acheté l'an dernier (quasiment jour pour jour !) une pédale guitare British Governor.
Aujourd'hui j'ai choisi la Custom Disto + (copie "améliorée" de la MXR Distorsion +)
Commande passé sur le site de TECHNIGUITARE et reçu en un temps record !
Montée en un après-midi et finition ce matin 20 janvier 2017 avec peinture de la boite en simultané le montage est un peu plus complexe que la British Governor' parce que les composant ne sont pas repérés sur le circuit imprimé et le plan de montage est également moins clair que celui de la B G, mais cela reste assez simple pour qui a déjà quelques montages à son arc ! par contre un novice aura peut être intérêt à commander sa pédale montée ? ou se faire aider, à voir selon ses propres capacités, son matériel.
 |
| Le circuit imprimé de la British Governor est plus clair ! |
 | |
|
Le matériel nécéssaire au montage d'une pédale boutique.
Fer à souder.
 |
| Un fer à dessouder (en haut) Un fer à souder (en bas) |
 |
| Soudure fine pour électronique |
Un plateau pour garder les petites pièces et ne pas les perdre, il peut être en plastique, en alu, céramique...
 |
| Un plateau en plastique |
Des pinces plates, pinces coupantes, à becs plats longs, etc.
 |
| Pinces à becs longs (manches rouges) Pinces coupantes (manches noirs) |
Un testeur.
 |
| Un testeur peut être utile |
Il suffit de bien suivre les instructions de montage de se repérer avec les photos des successions de montages bien reconnaître les pièces ne pas confondre les résistances et les condensateurs, les polarités aussi, etc.
Bon après si vraiment ça plante il est toujours possible de la renvoyer chez T G. pour vérifier, reprendre, corriger et finir la pédale afin de ne pas perdre trop de pognons !!! il vous en coûtera une somme modique et peut être même inférieur à une pédale identique mais montée par le vendeur (même avec frais de port !) à vous de voir !!!
EX concret :
1 Custom Disto + avec toutes options plus frais de livraison = 63,90€
1 Custom Disto + montée par T G plus frais de livraison = 122,85€
1 Custom Disto + montée par vos soins plus la "réparation" par T G et frais de port = 108,70€
Phase n°2 le montage
Si tu veus te lancer voici à quoi ressemble une pédale boutique à monter sois même !
DIY - Do It Yourself
(littéralement : "fais le toi même" !)
 | |
|
dans la boite qui servira de boitier de protection à notre montage il y a des sachets plastique avec différents éléments ci-dessous les morceaux de gaine thermorétractable en clair tu chauffe la gaine se serre et isole la soudure de l'humidité ! on verra ça précisément plus loin.
 |
| Dans la boite des bouts de gaines rétractables |
Un autre sachet renferme les composants... nom donné aux petites pièces que l'on soude sur une carte cela peut être des résistances, des condensateurs, etc.
 | |
|
Pour faire une pédale guitare il faut d'autres éléments une prise pour alimentation, un JACK entrée instrument, un autre pour la sortie (vers l'ampli !) du fil de cuivre des patins à coller sous la pédale.
 | |
|
Et une carte où l'on viendra (tout à l'heure !) souder les composants vus plus haut.
 | |
|
La carte ci-dessous a une face avec des traits, des dessins, couleur métal... les "pistes" !
C'est de l'autre coté qu'il faut implanter les composants.
sur les nouvelles versions appelées "V2" de T G il y a des sérigraphies coté implantation ce qui facilite le montage.
sur les nouvelles versions appelées "V2" de T G il y a des sérigraphies coté implantation ce qui facilite le montage.
 | |
|
les gars de TECHNIGUITARE sont précis ils envois systématiquement chaque pédale avec une liste des pièces.. qu'il faut vérifier à réception !
Moi il ne manque jamais rien même le câble fourni permet de monter au moins deux pédales c'est te dire s'ils prévoient large !!! idem avec la gaine thermo.
Inversement ne perds pas une résistance, qui sont très petite ! parce qu'il y a juste le nécéssaire !!!
Inversement ne perds pas une résistance, qui sont très petite ! parce qu'il y a juste le nécéssaire !!!
 | |
|
Voici une partie des composants posés sur la liste, de gauche à droite :
un condensateur (en bleu) un CI et son support (CI = Circuit intégré, en noir) quelques résistances, des diodes avec un papier rouge sur les pattes.
 | |
|
Une diode est un composant polarisé c'est à dire qu'il faut respecter le plus et le moins (comme une pile tu vois ce que c'est ? si tu la place à l'envers ça marchera pas !!!) le plus est repéré deux fois !
Une fois sur la patte (tige métallique) par un papier rouge (le rouge est généralement la couleur du positif, du +) mais également par un anneau noir sur le composant lui même ! (clic sur le cliché pour agrandir)
Une fois sur la patte (tige métallique) par un papier rouge (le rouge est généralement la couleur du positif, du +) mais également par un anneau noir sur le composant lui même ! (clic sur le cliché pour agrandir)
 | |
|
Voici le début du montage j'ai commencé par les résistances qui elles ne sont pas polarisées donc aucun sens de montage à respecter, le petit carré noir au centre est le support de CI.
Le support ci doit être poussé correctement et maintenu par un adhésif, un élastique ou une pince à linge afin qu'il ne ressorte pas pendant la soudure ! idem pour les "composants à pattes" type résistances, condos, etc. dont les pattes, justement, sont pliées pour éviter le même phénomène !
regarde la photo ci-dessous (une bonne photo vaux mieux qu'un long discours !!!)
Ensuite l'excédant sera coupé.
(Pour la demo. le cliché ci-dessous est issu du montage de la British Governor')
Le support ci doit être poussé correctement et maintenu par un adhésif, un élastique ou une pince à linge afin qu'il ne ressorte pas pendant la soudure ! idem pour les "composants à pattes" type résistances, condos, etc. dont les pattes, justement, sont pliées pour éviter le même phénomène !
regarde la photo ci-dessous (une bonne photo vaux mieux qu'un long discours !!!)
Ensuite l'excédant sera coupé.
(Pour la demo. le cliché ci-dessous est issu du montage de la British Governor')
 |
| Les pattes des composants sont pliées pour les maintenir ! |
 | |
|
Ci-après la suite du montage avec les condos (condensateurs !)
Attention avec les condos. certains sont polarisés d'autre ne le sont pas, vérifier toujours s'il y a un repère ! et bien lire le mode d'emploi.
 |
| La suite... |
Le switch ci-dessous est monté avec 3 petits bouts de câble soudés sur chaque pattes.
Puis les soudures sont protégées par un morceau de gaine thermo. facile tu coupe un p'tit bout avec des ciseaux, tu glisse le morceau de gaine sur le fil jusqu’à couvrir ta soudure comme ça...
Tu passe le tout sur un point chauffant fer à souder, bougie, briquet
MAIS ATTENTION !!!
en faisant bien gaffe de pas foutre le feu !!!
 |
Un switch avec ses 3 câbles étamés
|
Puis les soudures sont protégées par un morceau de gaine thermo. facile tu coupe un p'tit bout avec des ciseaux, tu glisse le morceau de gaine sur le fil jusqu’à couvrir ta soudure comme ça...
 | |
|
Tu passe le tout sur un point chauffant fer à souder, bougie, briquet
MAIS ATTENTION !!!
en faisant bien gaffe de pas foutre le feu !!!
 |
ça doit donner ça...
|
Tu fais pareil avec les 3 potards (potentiomètre !) voir ci-après
 | |
|
Phase n°3 la peinture
Pendant que je laisse refroidir un peu le fer je commence la barbouille, j'ai décidé en accord avec moi même de peindre la C D + en jaune puisque la MXR qui a servie de modèle était de cette teinte.
 | |
|
Une fois la première couche je ponce légèrement le dessus de la boite, je nettoie les impuretés et je pose l’autocollant, pour finir la peinture je masquerais les parties ne devant pas être peintes.
Pour passer les axes des potentiomètres, switch, etc. à travers l'autocollant, il faut passer le doigt sur l'emplacement des trous (qui sont sous l'autocollant !) afin de bien marquer les endroits où il faut enlever un rond de plastique une fois bien repéré il faut découper dans l'autocollant (une fois fermement collé !) avec un cuter ou comme ici un couteau de maquettiste, en faisant tourner la lame contre le bord du trou, MAIS... Sans forcer !
Facile, simple rapide efficace.
Facile, simple rapide efficace.
 | |
|
Lorsque le montage est fini je fais un premier test pour voir si tout est OK
Et après il faut rentrer tout ce petit monde dans la boite ! sans forcer ni casser, avec calme et dignité !
 | |
|
J'ai réussi en 3 secondes !!!
C'est que tout est parfaitement conçu !
C'est que tout est parfaitement conçu !
le plus difficile est de faire entrer la diode (ON/OFF) dans son logement sans ruiner les pattes soudées directement sur la carte on pourra s'aider de pinces à becs longs ou brucelles longue mais fais gaffe de pas écraser la diode en la serrant trop fort !!!
Ce fond étant métallique (tu t'rappel ?) donc métal sur métal = risque de court circuit !
Petite astuce !
un bout de gaine de câble ou de gaine thermorétractable isolera efficacement les pattes de la diode bleue et évitera les courts circuit, de même on peut isoler les soudures du circuit imprimé avec un petit carton, une plaquette plastique, etc. afin qu'elles ne touchent pas le fond de boite !Ce fond étant métallique (tu t'rappel ?) donc métal sur métal = risque de court circuit !
 | |
|
Voila ce que cela donne une fois terminé, il reste juste à faire les masquages et passer un coup d'aérographe de finition, bien serrer les écrous sans non plus forcer comme un dingue !!! puis, poser les boutons sur les potards.
 | |
|
Voila c'est presque fini !!
 |
| Voila ! il ne reste plus qu'a fermer la boite |
 |
| Magnifique diode bleue j’adore ! Merci tonton shaddo !!! |
 |
| Voila ce que vous avez une fois le montage fini |
 |
| Cote à cote la Ambassadeur de France en bleu, blanc, rouge ! et en jaune la Custom Disto |
 |
| la boite en finition OR avec de la peinture pour figurines |
 |
| la peinture or met particulièrement en valeur la Custom Disto + |
La peinture me tentait depuis le début mais ça fait un peu ton sur ton !!!
jaune sur jaune je me demande...
Alors j'ai repeints la Custom DIsto + en couleur OR, pour voir.
 |
| avec la boite peinte en noir brillant (il y a encore les masques |
 |
| sur cette vue latérale on voit bien un bout du masque (film plastique !) |
Finalement le jaune et l'or font trop ton sur ton, alors... Je change !
La boite en noir brillant me convient déjà beaucoup plus que le jaune ou l'or !
Les masques sont encore en place dès que la peinture sera un peu sèche j’enlève pour juger de l'effet.
Ci-dessous sans le masquage qui sert à protéger l'autocollant.
 |
| ici j'ai ôté les masques |
 |
| la qualité est suffisante pour ce que ça va devenir |
Je reconnais que cela n'est pas aussi net que si j'avais fait la peinture avant de poser l'autocollant mais j'estime que cela reste acceptable et très correcte pour ce que les manipulations et autres coups, rayures etc. vont apporter d'usure à la pédale !
 |
| finition noire et jaune |
 |
| mes deux pédale TECHNIGUITARE cote à cote ça en jette ! non ? |
Phase n°4 le son
GENIAL !!!
au premier test, boite ouverte, je trouve que c'est une bonne pédale mais un nettement moins "agressive" que la British Governor...
Après deux jours d'essais...
en fait elles se complète à merveille la C D + plus nette les notes se détachent à merveille la B G attaque plus et facilite le contrôle la tonalité grâce à ses 3 potards grave, med, aigu.
en réalité on peut utiliser la Custom Disto + pour le Rock (Rock pur !)
Et la British Governor pour le Rock dur (le vrai Hard Rock pas le... métal pour lequel il vaut mieux, par exemple, une Fuzz) style STATUS QUO, DEEP PRUPLE, etc.
Après deux jours d'essais...
en fait elles se complète à merveille la C D + plus nette les notes se détachent à merveille la B G attaque plus et facilite le contrôle la tonalité grâce à ses 3 potards grave, med, aigu.
en réalité on peut utiliser la Custom Disto + pour le Rock (Rock pur !)
Et la British Governor pour le Rock dur (le vrai Hard Rock pas le... métal pour lequel il vaut mieux, par exemple, une Fuzz) style STATUS QUO, DEEP PRUPLE, etc.
Ma pédale d'effet préférée est bien sur ma
TECHNIGUITARE
British Governor
customisée en Ambassadeur de France
Malheureusement je viens de la détruire...
J'ai roulé dessus en bagnole !
J'ai roulé dessus en bagnole !
alors quesque j'fais ? Vu que je ne jure que par ma British Gov'...
J'en commande une nouvelle, toujours à monter sois-même D I Y (do it yourself en Shakespearien moyen !)
J'en commande une nouvelle, toujours à monter sois-même D I Y (do it yourself en Shakespearien moyen !)
A la réception le boitier contient les éléments il suffit de dévisser le fond pour y accéder.
Et découvrir tout le matériel pour assembler sa... British Gov'
Le support ou PCB (plaquette verte avec des marques métalliques) le câble, la gaine termo rétractable, les potentiomètres et leurs boutons, les embases jack, les pièces : résistances, condensateurs, diodes, etc.
Seul l'autocollant est à part.
Voici comment se présente les pièces à souder sur la carte (PCB)
Un fer à souder correct !
De haut en bas un fer à dé-souder un fer à souder tout à droite une bobine de fil à souder.
Pince plate, pince coupante.
Un testeur, pas indispensable mais pratique si l'on sait s'en servir !
Ci-dessous le matériel pour l'assemblage de notre pédale guitare.
Un fer à souder correct !
De haut en bas un fer à dé-souder un fer à souder tout à droite une bobine de fil à souder.
Gros plan sur le fil à souder fin pour électronique.
Pince plate, pince coupante.
Un testeur, pas indispensable mais pratique si l'on sait s'en servir !
Normalement on doit commencer par les résistances mais j'avais rencontré quelques soucis avec ma première British Gov' pour souder le support de circuit intégré (la pièce noire avec 8 petits trous ci-dessus) la pièce ayant bougée lors du soudage elle était bancale !!!
Aujourd'hui je ne me laisse pas avoir.
Alors cette fois pour éviter les déconvenues je le soude en premier !
Je peux le maintenir plus facilement au plus près de la carte (PCB)
Ensuite je reprends le fil en préparant les résistances en voici une, sorte de très petite pièce oblongue (grain de riz ?) de couleur variable et avec des bagues couleurs différentes sur son pourtour, enfin à chaque extrémités une tige métallique qui doit être pliée pour passer dans les trous de la carte (PCB)
Sur la carte (PCB) il y a deux faces une avec des sérigraphies ici blanches et représentant des petits rectangles, des ronds, et des lettres et chiffres.
Gros plan sur des résistances.
Si des résistances identiques sont utilisées elles sont souvent attachées ensembles.
Bref on plie les tiges métalliques (les queues !) afin de pouvoir les passer par les trous de la carte (PCB) tout en plaquant (sans forcer !) le corps de la résistance contre son emplacement voir ci-dessus, dans le même temps on fabrique avec des queues de résistances les 2 straps sur le même principe... on plie, on engage dans les perforations toujours coté sérigraphies, on soude, on coupe l'excédant !
De l'autre coté on plie les queues (tiges métalliques !) ci-dessus le coté où l'on fait les soudures ceci aide à maintenir la pièce pendant la soudure.
Avec un fer à souder correct (30 à 40 watts) on soude les queues des pièces avec de l'étain pour électronique (pas trop gros car sinon la soudure va déborder et risque de faire contact avec d'autres bornes à coté !
Et enfin on coupe les excédants des queues (les tige métalliques) afin d'avoir ceci.
On vérifie bien que la soudure ne déborde pas sur d'autres points de soudage.
Afin de limiter les erreurs je tiens toujours la carte (PCB) dans la même orientation !
Afin de pouvoir lire le nom inscrit ici tout en bas de la carte (PCB) et on compare avec les photos du plan de montage fourni par TECHNIGUITARE !
On poursuit avec les diodes, les condensateurs, le transistor.
Attention certains composants sont polarisés c'est à dire que sur la pièce il faut bien respecter le plus et le moins (+ et -) par rapport à la carte (PCB) cette polarité est rappelée sur la sérigraphie.
Ensuite on câble les potards (potentiomètres) embases JACK et le connecteur 9v ainsi que la diode témoin (allumée effet en marche éteinte effet arrêté)
Ci-dessus en haut les 2 embases JACK, en dessous les potards et un petit câble.
La longueur varie selon la pièce sur laquelle il sera soudé, chaque extrémités doit être étamés.
Une troisième main est souvent bien pratique voire indispensable, chaque morceau de câble est présenté sur la pate qui doit le recevoir et on soude !
Une fois refroidi afin d'assurer la soudure on coupe des tronçons de gaine thermorétractable.
On engage un bout de gaine thermo. sur le câble par l'arrière et on pousse jusqu’à couvrir la patte du potard !
Pour obtenir ceci !
Puis on chauffe les morceaux de gaine thermo. afin de...
Les rétrécir !
Ainsi la soudure et la patte sont parfaitement isolées !
Presque fini, on doit avoir ceci.
J'ai une alimentation secteur en 9v je décide donc de ne pas monter le connecteur pour pile 9v ce qui offre deux avantages...
1er je garde un connecteur en réserve pour réparer une autre pédale ou dépanner un copain.
2eme je garde plus de place dans la boite tout en évitant les courts circuits si une borne du connecteur vient toucher les soudures sur la carte (PCB)
1er je garde un connecteur en réserve pour réparer une autre pédale ou dépanner un copain.
2eme je garde plus de place dans la boite tout en évitant les courts circuits si une borne du connecteur vient toucher les soudures sur la carte (PCB)
La foret de câbles.
La British Governor est une pédale à 5 boutons !
Donc entre le connecteur 9v, les 2 JACK (entrée, sortie) la diode LED, les 5 potards...
Çà fait pas mal de fils !!!
Donc entre le connecteur 9v, les 2 JACK (entrée, sortie) la diode LED, les 5 potards...
Çà fait pas mal de fils !!!
Ensuite j'ai rencontré quelques déconvenues avec la barbouille, peinture trop vieille, essence périmée, aérographe qui se bouche (à cause de la peinture justement !) alors j'ai acheté des bombes mais j'ai prix les moins cher, bêtement, et cette peinture est vraiment...
Pas géniale !
Enfin après quelques tentatives et en mélangeant bien (vraiment très longtemps)
J’obtiens ceci :
Voici ma nouvelle :
AMBASSADEUR de FRANCE
Ci-dessous quelques vues en très grand format mais suffisamment compressées...
Un clic sur l'image pour la voir en grand.
Pas géniale !
Enfin après quelques tentatives et en mélangeant bien (vraiment très longtemps)
J’obtiens ceci :
Voici ma nouvelle :
AMBASSADEUR de FRANCE
Ci-dessous quelques vues en très grand format mais suffisamment compressées...
Un clic sur l'image pour la voir en grand.
.
Aucun commentaire:
Enregistrer un commentaire
