MARSHALL Origin 20h changement de lampes EL34



MARSHALL Origin 20h

Changement des lampes de puissance EL34

la vidéo sur YouTube ici

J'ai déjà par le passé changé des lampes sur différents amplis et je suis donc à même d'effectuer moi-même cette opération, du moment qu'il n'y a pas de réglage de BIAS !

Ceux qui n'ont jamais fait cela il sera plus sage de se faire aider par quelqu'un qui sait comment faire !

ATTENTION aussi...

lorsque vous ouvrez le dos de l'ampli vous même (sans le confiez à un réparateur agrée !)

vous perdez la garantie ! pensez-y !

Voici la procédure :

Débrancher du secteur et laisser reposer l'ampli au moins quelques minutes.

(dans mon cas cela fait une semaine qu'il est à l'arrêt j'attendais les lampes !)

Puis ouvrir le panneau arrière afin d'accéder aux lampes.

Sur la tête Origin 20h il y a 5 vis sur le VOX AC15 c1 il y en avait 13 ! mais le panneau arrière était beaucoup plus grand puisque c'était un "combo"

il n'est pas nécessaire de débrancher le jack du baffle car il ne gêne pas l'accès aux lampes, moi je l'ai débranché malgré tout par sécurité MAIS...

ATTENTION !

il ne faut surtout pas oublier de le rebrancher avant d'allumer l'ampli !

Ensuite les lampes à changer sont les plus grosses en général ce sont les plus proche du transfo. et les plus éloignées de l'entrée instrument.

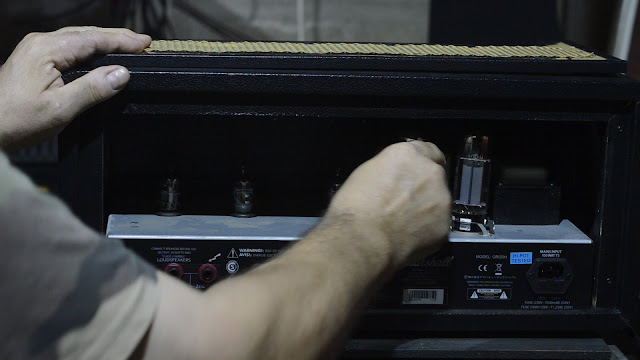

une fois ôtée les 2 lampes EL34

Pour vous aider voyez la vidéo en lien plus haut.

Il faut mettre les lampes neuves.

Et les replacer dans les supports en respectant bien le "détrompeur" qui empêche de mettre la lampe dans n'importe quel sens !

Sur le MARSHALL comme sur le VOX il n'y a pas de réglage de "bias" il suffit d'acheter des lampes dites "appairées"

Avant toute chose rebrancher le jack du baffle sinon on risque de cramer les hp ou la tête ou pire les deux !

Il faut rebrancher ce câble sur la sortie adéquate.

Ensuite on peut rebrancher le cordon secteur.

MARSHALL préconise de brancher le câble d'abord sur la tête puis dans la prise murale.

Ici on peut voir que la lampe à l'extrémité (tout à droite) est mal enfoncée dans son logement...

Il faut rectifier avant de refermer.

La deuxième lampe est ici bien enfoncée dans son logement !

Puis on referme le panneau arrière.

Avec les 5 vis que l'on avait prit soin de ranger dans une boite pour ne pas les égarer !

Par expérience je sais qu'il y en a toujours une qui disparait !

on referme correctement le panneau.

Les vis sont serrées mais sans exagération !

Fin tout c'est bien passé pas de casse, le baffle est rebranché.

La tête dans sa configuration normale.
