Baffle ROAD ELECTRONICS 4 X 12
J'ai retrouvé un baffle 4X12 dans le garage, en réalité je l'avais déjà remarqué mais ne jouant plus d'aucun instrument depuis au moins 40 ans cela ne m'a pas intéressé, tout simplement !
Et puis un jour je me suis payer une guitare électrique...
...FENDER Stratocaster
Baffle US des années 1970's marque ROAD ELECTRONICS en 4X12 carré, à priori en pin d'Amérique, à cette époque cela devait être pour un ampli basse, d'après le peu d'infos. que j'ai retrouvé sur internet.
pour faire marcher ça une tête :
les deux hp qui restaient étant claqués je les ai retiré de toute façon il le fallait pour nettoyer le coffre (le caisson)
Le caisson 4X12 en carré sur roulettes.
Les enjoliveurs des quatre HP.
le logo ROAD
ce qui est certain c'est que ce n'est pas de l'aggloméré de m... ça ressemble à du contreplaqué ou peut-être du pin !
de loin supérieur et préférable à l'agglo malgré tout il reste léger et avec ses roulettes facile à déplacer !
de loin supérieur et préférable à l'agglo malgré tout il reste léger et avec ses roulettes facile à déplacer !
l’intérieur de la façade est renforcé avec des tasseaux croisés.
J'ajouterai un tasseau (à l'intérieur) entre le fond et la façade pour limiter les vibrations.
j'envisage de le laisser en noir avec les garnitures en métal.
Enfin j'ai opté pour une finition entièrement noire !
Ainsi il sera plus en adéquation avec la tête MARSHALL.
Première couche de noir.
Deuxième couche noir satiné sur la façade du baffle.
Le dos du baffle traité de même manière que la façade.
Les haut-parleurs qui étaient couleur crème reçoivent eux aussi une couche de noir.
Après essai ils n'entre pas dans les alvéoles du baffle alors il seront recyclés et les découpes du bas colmatées je ne conserverai que les découpes du haut pour 2 HP neuf.
Les garnitures des évents arrière.
Les enjoliveurs des hp qui se vissent devant en emprisonnant les grilles de protection des HP.
Le HP EMINENCE série Patriot modèle CANNABIS REX 12" 50W 8 ohms.
Dans le carton du HP EMINENCE deux petits gadgets un médiator au drapeau Américain ! et une plaquette à fixer sur le baffle et indiquant "EMINENCE à l'intérieur" ! toujours sympa d'indiquer la marque du HP sur lequel on joue, ici la plaquette en plastique est percée afin d'être clouée ou vissée sur le baffle !
Le HP JENSEN série Jet modèle Falcon 12" 50W 8 ohms.
Ce qui revient à peu près au même que le "Patriot" mais ce dernier fait plus présentable !

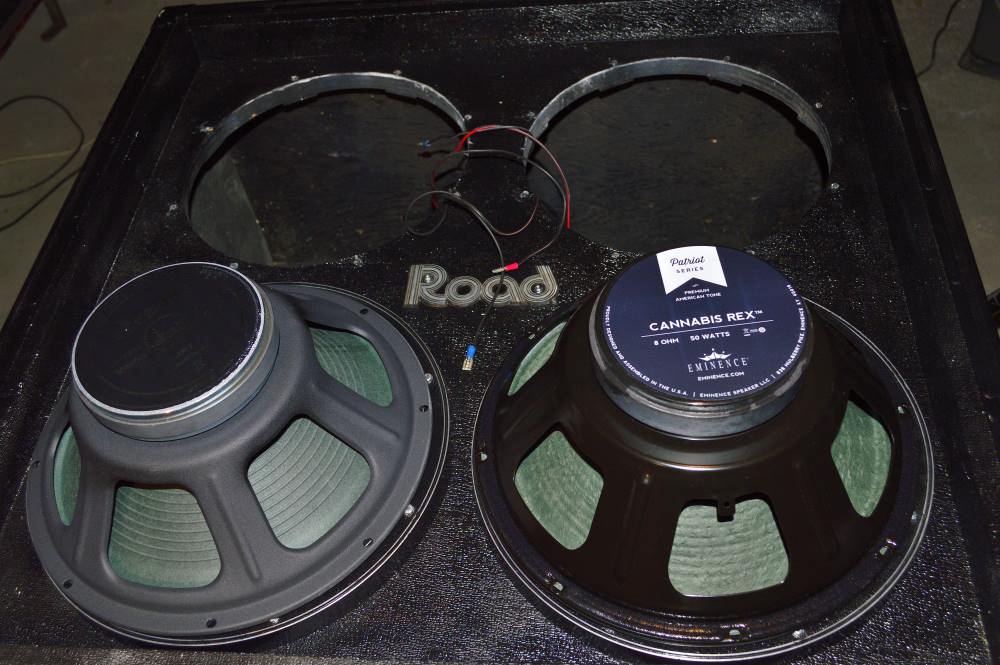

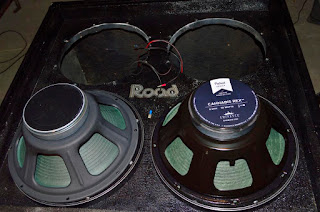

Les 2 HP posés sur le baffle à plat ils seront montés en série ainsi j'obtient un baffle 100W 16ohms.
Voila l'ensemble tête Origin 20h on voit bien les HP dans les 2 alvéoles du haut et les "bouchons" dans celles du bas, voir photo ci-après.
Flèche bleue le HP JENSEN
Flèche blanche le HP EMINENCE
Flèches rouges les découpes sont bouchées, pour améliorer la compression du caisson.
Je limite les vibrations avec une chute de tasseau vissée entre le panneau avant et le fond du baffle.
Le baffle a 2 énormes évents à l'arrière (ce qui confirme... baffle pour basse !)
les découpes sont protégées par deux plastiques vissés.
Normalement il doit y avoir une toile tendue dans les découpes afin d'empêcher l'intrusion de matériaux inadaptés poussière, insectes, etc. tout en laissant passer l'air !
La plaque de branchement du baffle.
ATTENTION ne jamais utiliser de câble instrument
pour branché un baffle sur un ampli il faut absolument un câble pour baffle (non blindé !)
Première version (abandonnée) blanc et or.
Tentative en blanc et or, sur la vue suivante il manque les deux grilles du haut.
Les grilles de protection des HP peuvent être vissées droites avec une apparence vertical
ou inclinées (grille gauche) pour ma part je préfère cette dernière présentation.
comme nous l'avons vu il manque les deux HP du haut ce qui nous laisse voir l'évent supérieur du caisson à l'arrière.
Gros plan.
il reste tout de même quelques pièces noires tel que les poignées.
les deux anciens HP (qui je le rappel sont "fumés") ont été remontés dans les alvéoles du bas malgré tout car ils évitent une trop grande circulation d'air dans le caisson (perte de compression ?)
voici l'arrière du baffle sur cette face il manque la prise châssis JACK 6,35 pour brancher l'ampli et quelques reprises de peinture, on voit les gigantesques évents ce devait être un baffle pour guitare basse (?)
TROP KITSCH !!!
je viens de le repeindre en argenté c'est tout de même moins clinquant, moins tape à l’œil !!!
non ?
ou inclinées (grille gauche) pour ma part je préfère cette dernière présentation.
comme nous l'avons vu il manque les deux HP du haut ce qui nous laisse voir l'évent supérieur du caisson à l'arrière.
Gros plan.
il reste tout de même quelques pièces noires tel que les poignées.
les deux anciens HP (qui je le rappel sont "fumés") ont été remontés dans les alvéoles du bas malgré tout car ils évitent une trop grande circulation d'air dans le caisson (perte de compression ?)
voici l'arrière du baffle sur cette face il manque la prise châssis JACK 6,35 pour brancher l'ampli et quelques reprises de peinture, on voit les gigantesques évents ce devait être un baffle pour guitare basse (?)
TROP KITSCH !!!
je viens de le repeindre en argenté c'est tout de même moins clinquant, moins tape à l’œil !!!
non ?
Deuxième version (abandonnée également) blanc et argent.
il manque toujours les deux HP du haut je n'est pas encore choisi le modèle... je réfléchi !
les blocs sont également repeints sauf les poignées qui pour d'évidentes raisons sont laissées noires.
Ces blocs sont maintenus chacun par dix vis à bois.

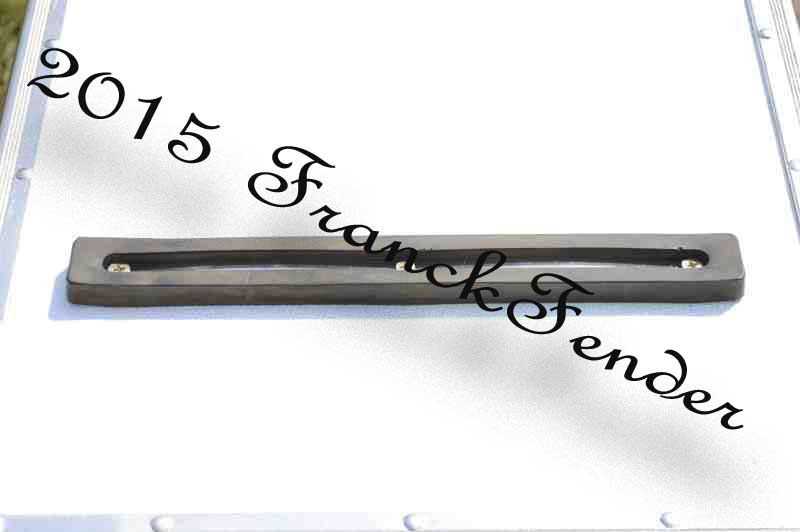

les gros renforts en caoutchouc (glissières ?) sur le dessus du baffle sont remontées une fois nettoyés, dépoussiérés, dégraissés.
Il servent à protéger le dessus du baffle lorsque l'on monte un deuxième baffle ou la tête de l'ampli à lampes.
vu de l'arrière du baffle ROAD avec ses énormes évents.
à mon humble avis avec de bons hp même pas trop cher ça doit péter !
reste quelques finitions et trouver les hp qui conviennent.
à suivre.
.
